几种常见电位器知识与接线图

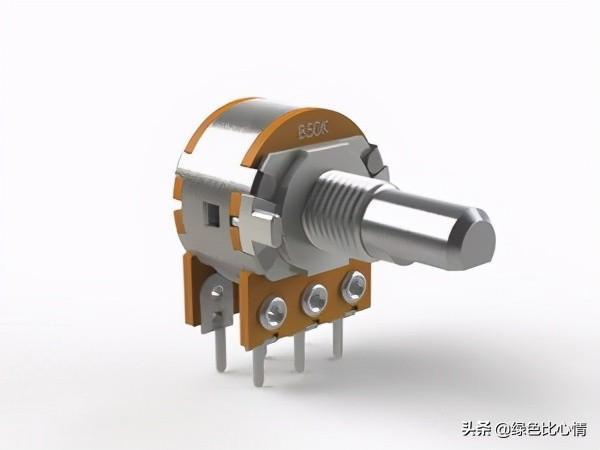

电位器是具有三个引出端、阻值可按某种变化规律调节的电阻元件。电位器通常由电阻体和可移动的电刷组成。当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电阻值或电压。电位器既可作三端元件使用也可作二端元件使用。后者可视作一个可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系的输出电压，所以称之为电位器。

常见电位器符号带开关电位器图形符号

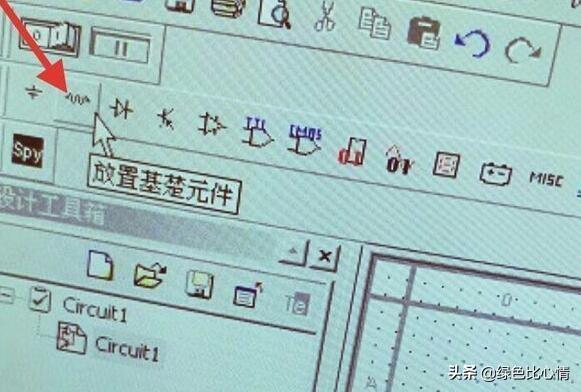

1、进入multisim的主界面，直接选择图示按钮。

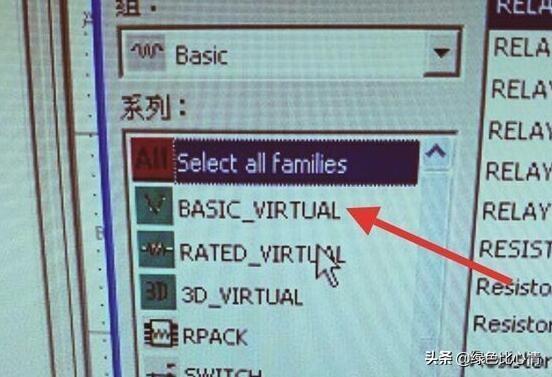

2、下一步，需要点击BASIC_VIRTUAL。

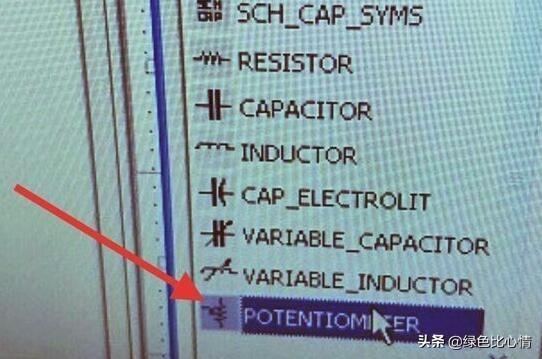

3、会找到POTETIONMETER，选择跳转。

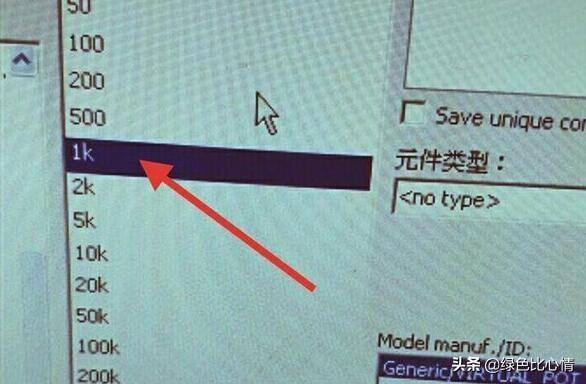

4、这个时候，根据实际情况点击对应的电阻值。

5、如果没问题，就进行确定。

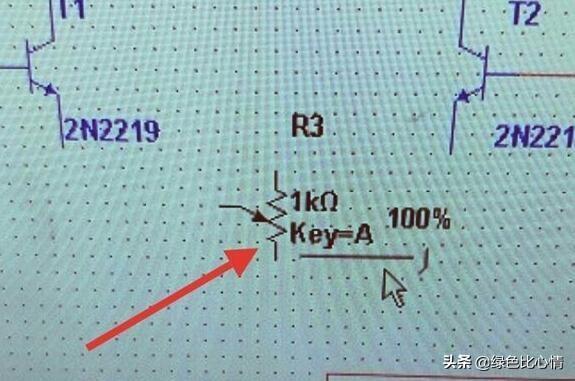

6、这样一来等得到相关的元件以后，即可画带开关电位器图形符号了。

电位器测试及好坏判别

对电位器的主要要求是：①阻值符合要求。②中心滑动端与电阻体之间接触良好，转动平滑。对带开关的电位器，开关部分应动作准确可靠、灵活。因此在使用前必须检查电位器性能的好坏。

1）阻值的测量：首先根据被测电位器阻值的大小，选择好万用表的合适电阻档位，测量一下阻值，即AC两端片之间的电阻值，与标称阻值比较，看二者是否一致。同时旋动滑动触头，其值应固定不变。如果阻值无穷大，则此电位器已损坏。

2）然后再测量其中心端与电阻体的接触情况，即BC两端之间的电阻值。方法是万用表欧姆档在适当量程，测量过程中，慢慢旋转转轴，注意观察万用表的读数，正常情况，读数平稳地朝一个方向变化，若出现跳动、跌落或不通等现象，说明活动触点有接触不良的故障。

3）当中心端滑到首端或末端，理想状态下中心端与重合端的电阻值为0，在实际测量中，会有一定的残留值（一般视标称而定，一般小于5Ω），属正常现象

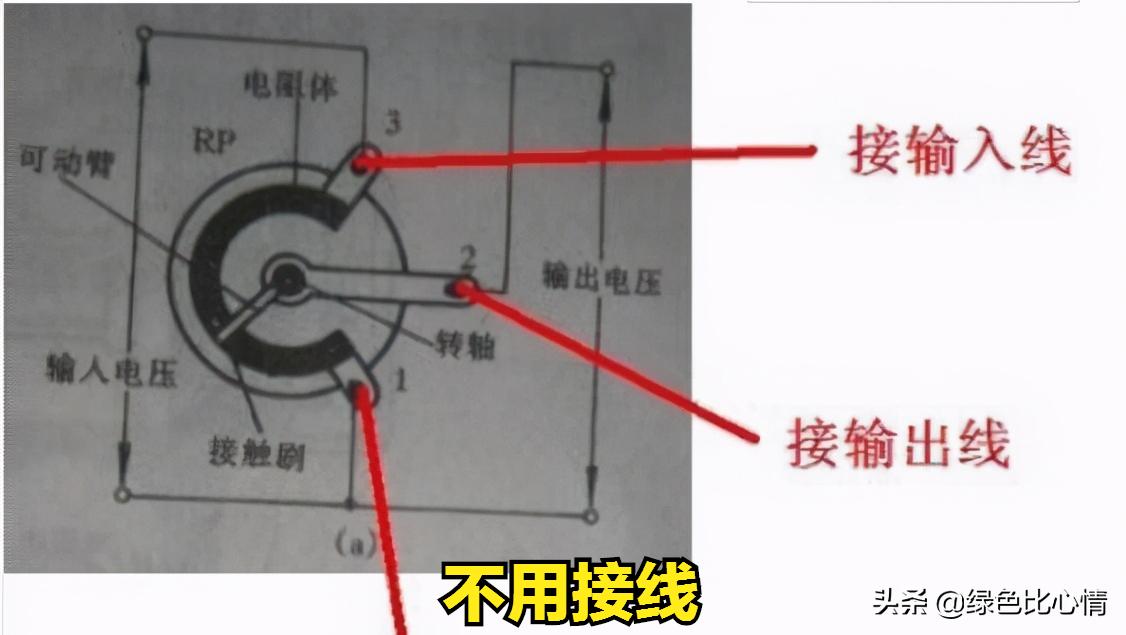

电位器接线接线方法及图解

电位器（或微调电阻等等）常规引脚（仅举例说有3个引脚的电位器），两头的电阻值是固定的，中间引脚对任何一端引脚的电阻值是可变的；

它等效于从中间引脚起把电位器分成两个串联的电阻，串联总阻值是固定的；

因此，如果作为可变分压电阻用，则一端接输入电压，中间端接输出，余下端接地；

如果作为可变电阻用，一端接输入电压，中间端接输出，余下端可悬空，或与中间端连接。

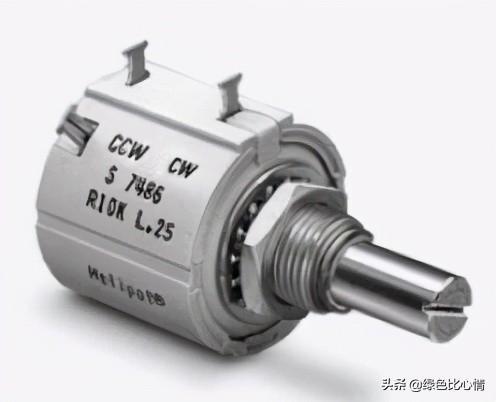

精密电位器

1、精密电位器安装采用支架固定的方式，然后将随动轴与被测移动物体相连。

2、精密电位器是以本身的安装凸台定位，用螺钉固紧在金属板上，然后将随动轴与旋转体中心衔接。

3、精密电位器的输入与输出均为模拟量的直流电压信号，并且其输出电压的大小是由输入电压的大小来决定（如：输入5V，其整个量程的输出即为：0-5V;输入10V，其整个量程的输出即为：0-10V，以此类推）。

　精密电位器安装注意事项

1、精密电位器在设备前，用户不要私行拆开、改装（包括撕去商标、在轴与壳体上接连加工、松动螺钉、翻滚固紧环方位等）。精密电位器在设备过程中，应轻拿轻放，防止碰坏引出端。

2、精密电位器在接入线路时，应严格按照精密电位器上的标明图。

3、应防止溶剂和腐蚀性气体对精密电位器的侵袭。防止金属屑或其他粉末进入精密电位器。

4、电位器在通电时，留神不能用万用表的电阻挠、电流档去丈量精密电位器电压。

5、对直线精密电位器，应防止超量程计划运用，以防止构成损坏电位器。

6、精密电位器的随动轴与其它机件联接时，应留神轴心线要坚持在不时线上（包括工作情况），如轴心线有倾向存在，主张运用万向接头或波纹管等转接件，防止精密电位器出轴弯曲变形，损坏其他器件，然后影响正常运用。

7、对上述要素构成精密电位器的缺点，花费厂不担任保修效能。

8、精密电位器的外部接线应焊接在引出端的腰槽处，尽量不要焊在引出端的顶部。焊接时，应运用大于45W的铬铁，焊接时间应小于5S。在焊接及未冷却透时，不该拉动导线，防止电刷丝或悉数引出端被拉出，致使凋零。焊接时尽量少用焊剂、焊油，时间要短，防止焊剂蒸气经过引出端（绿色）迹入精密电位器内部，致使蒸气冷却后堆积在电阻元件外表构成等效噪声电阻变差，致使开路。

9、经过精密电位器的电流举荐为2mA，大不跨过1OmA.

碳膜电位器

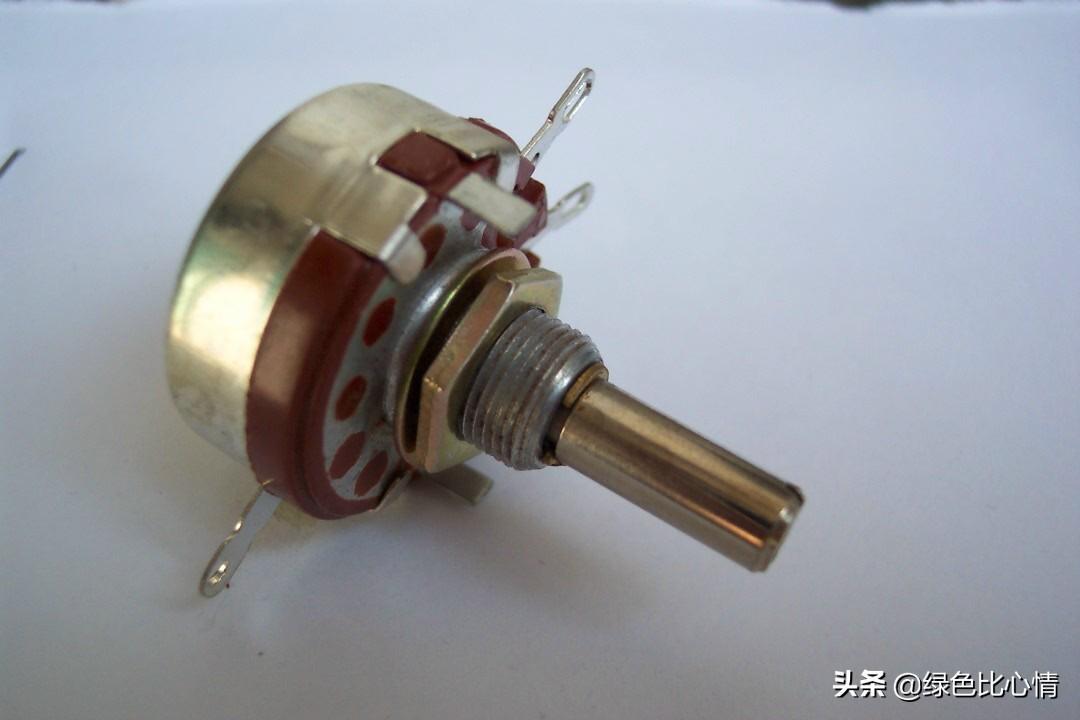

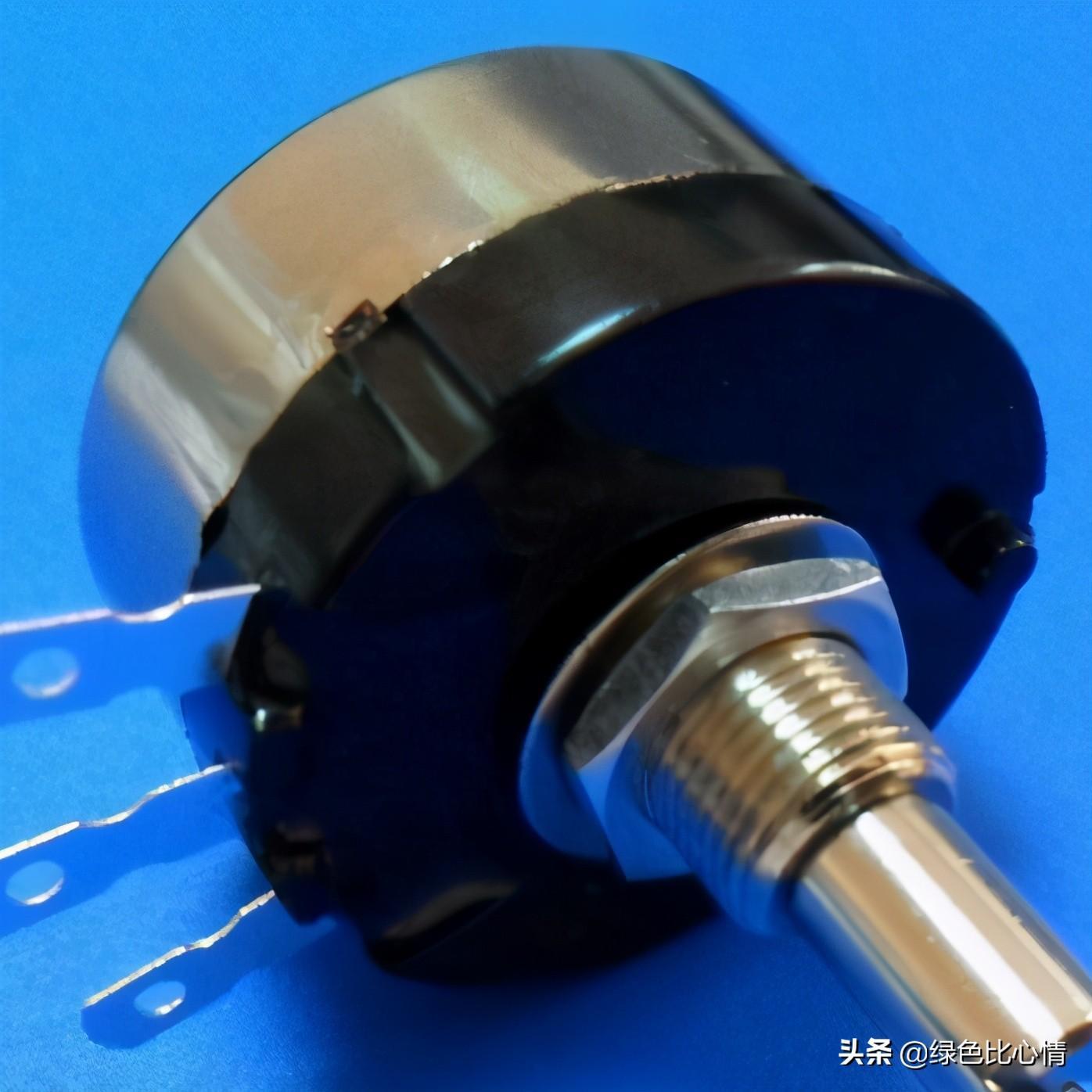

碳膜电位器是在马蹄形的纸胶板上涂上一层碳膜制成的。其阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。

　碳膜电位器的特点

①阻值范围宽，它的阻值可为几百欧到几兆欧不等。

②由于它的阻值可以连续变化，因而分辨力高。

③可以制成各种类型的电位器，例如，通过修刻沟槽调节精度制成精密电位器、函数电位器等。

④制作容易，价格低廉。

⑤品种类型繁多，可满足家用电器设备的要求，因而应用很广泛。

⑥寿命较长。

⑥功率较小，一般在2W以下。

⑦耐湿性、耐温性差，只适用于环境条件较好的场所。

⑧滑动噪声大，温度系数也比较大

　带开关电位器开关接线在背面，两根线可以任意连接使用，电位器三根引线的使用，需要根据电路需要来连接，例如如附图，因A、B间阻值顺时针调节时增加，所以作为音量调节时可以按（1）方式连接，在用于可控硅从快到慢调速时，参考（2）连接，但是在用于从暗到亮的调光时，则A、C的位置应该互换。

带开关电位器接线图（二）

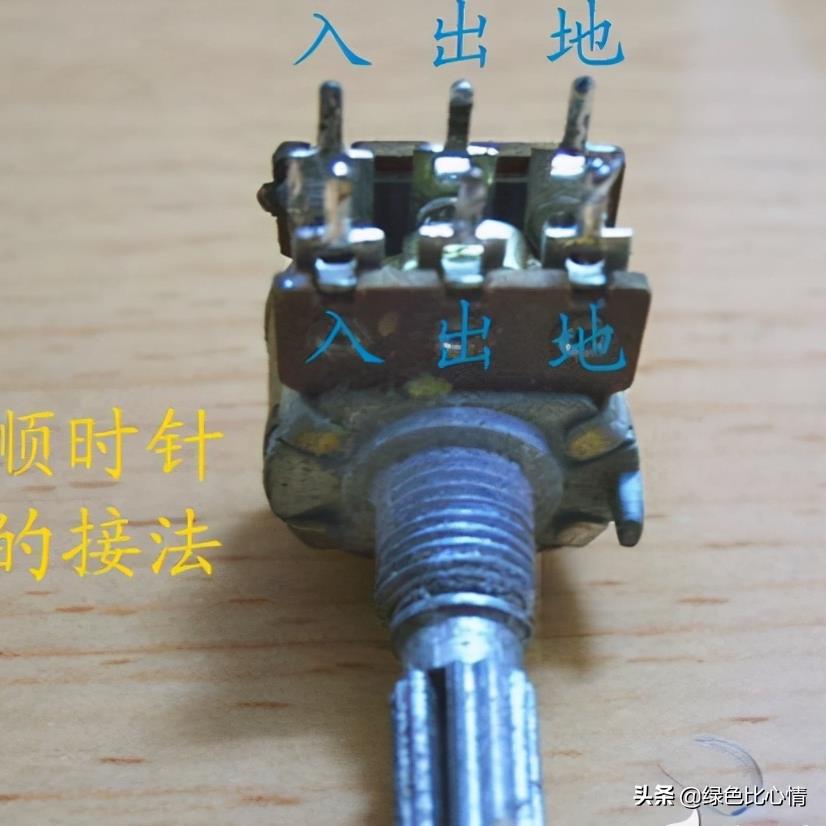

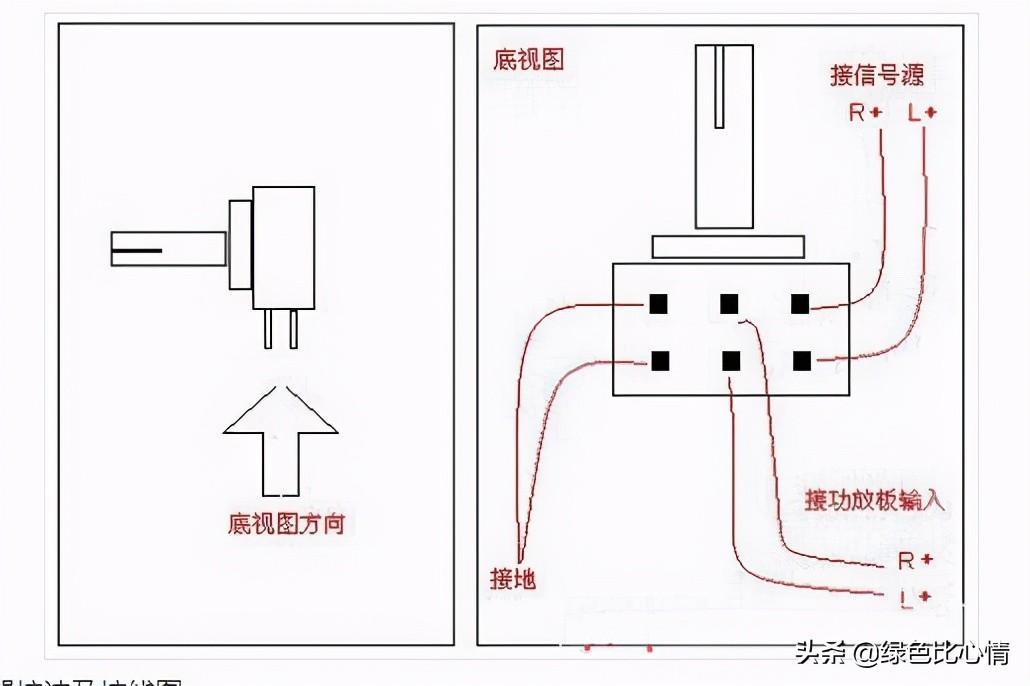

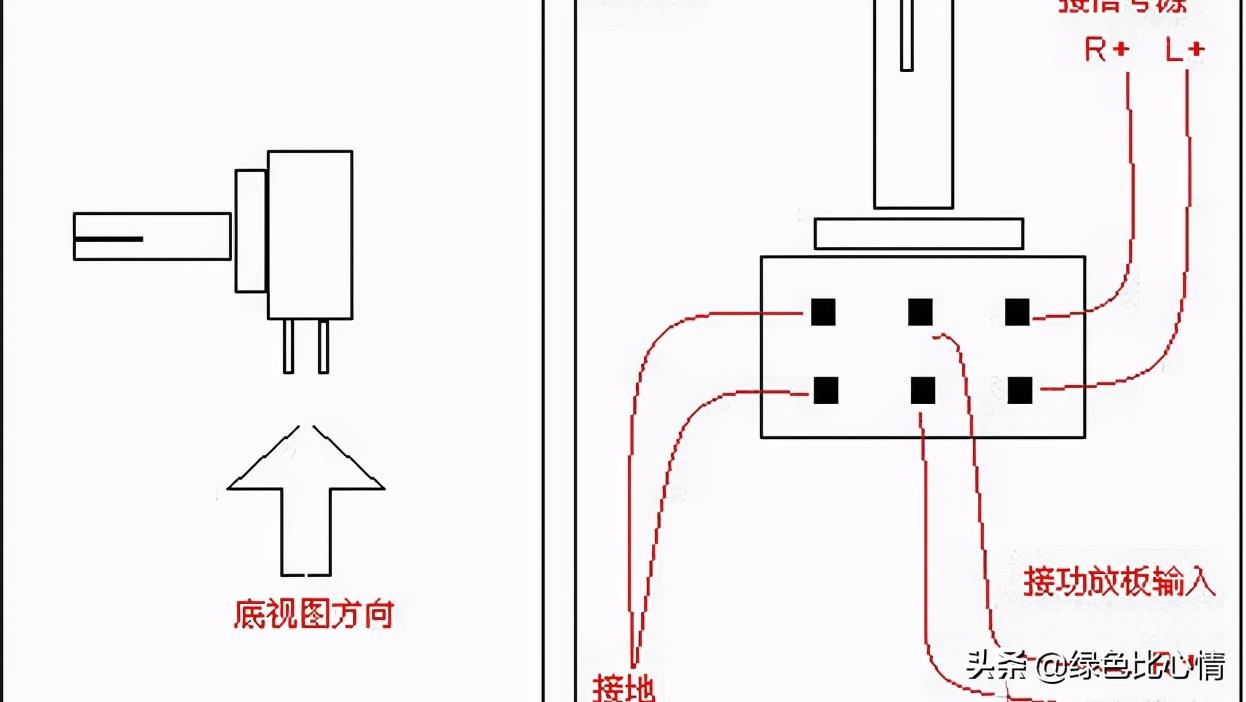

双联电位器接线方法

1、首先一般电位器接线操作首先是1脚接地，然后2脚（也就是中间的引脚）接输出端，3脚接输出端。

2、然而其次双联电位器的接线方法为1脚和4脚是同时焊接一些接地，而相对于2脚是接左声道输出，3脚则紧着接左声道输入，5脚其次接右声道输出，6脚是接接右声道输入就行。所以一般对于这单联和双联的电位器接线方法上大家要区分清楚。

对于双联电位器接线完成后，还不能马上应用到音量调节的使用中。还需要检查各之前的接线焊点有无接错的可能。或是接线有无接牢的状况都是会对电位器的调节性能上有所影响的。

双联电位器接线注意事项

1、电位器的操作转动调节的过程中，一般其操作力度不能一下转动太快，以免容易导致把调节柄脱落出来。二来操作力度过大的话，也是有可能会导致电位器内部的转轴损坏，那么从而就会出现一些音量的调节上造成调节失灵或者是无反应的情况。

2、双联电位器由于引脚的端点较多，一般各引脚之间的接线不要接错，否则在电位器的使用上出现一些调节失灵的现象。而且也是会致使电位器接线错误兼容不起使用，从而很容易就造成电位器损坏掉。

　bourns电位器

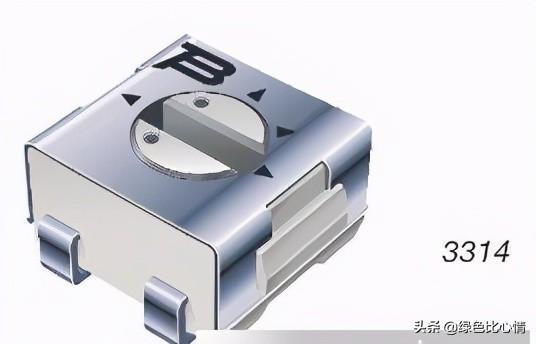

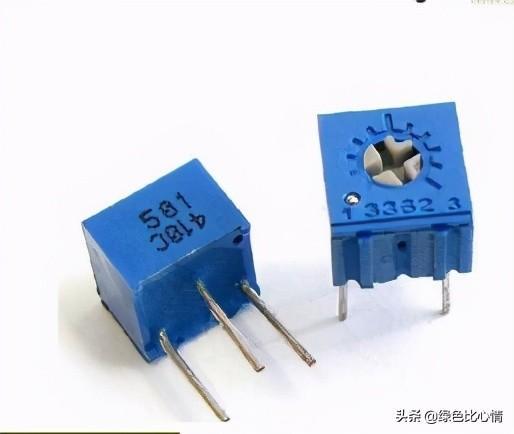

ourns电位器也叫邦士电位器，玻璃釉可调型的bourns电位器，我们常见的有单圈bourns电位器和多圈的，通常也分为顶调bourns电位器、侧调bourns电位器、正面调bourns和背面调等。

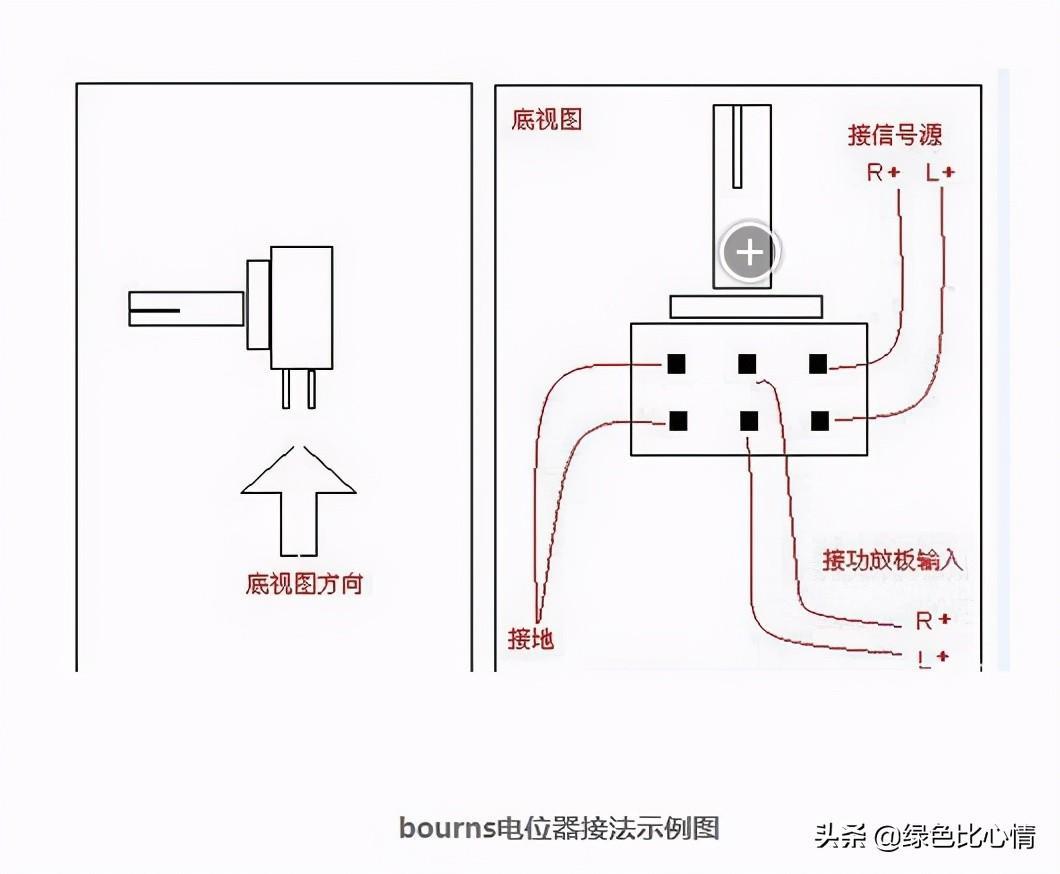

bourns电位器接线图

1、如果bourns电位器的中心触头C滑动到电位器A端时输出对地的电压是+12V，那么当bourns电位器中心触头C滑动到bourns电位器B端时输出对地电压就应该是-12V。

2、音频放大器用于音量控制的接法：当bourns电位器中心触头C滑动到bourns电位器A时音量最大，当bourns电位器中心触头C滑动到电位器B时音量最小，C点到B出现接触不良的时候就会出现音量关不死的现象。

以上只是其中的一小部分，bourns电位器接法还是要根据具体的型号规格来看、不同型号的bourns电位器的接法是不一样的，只是大部分都是一样的规则，但还是存在了细微的差别。

bourns电位器的检测

1、阻值检测，把bourns电位器的轴柄按逆时针和顺时针方向旋至极端位置时，阻值分别应该接近bourns电位器的标称值和零这个方向，如果离0的位置越小则越好，反之亦然。

2、需要检测得很简单，跟其他大部分电子元器件一样，那就是看外观，对于bourns电位器我们应该注意它的外表应该是旋轴转动灵活，标志清晰，松紧适当，焊片或引脚无锈蚀，转动时手感平滑，没有机械杂音和抖动现象;同时bourns电位器的转动旋柄转动时应该是平滑的，用手轻轻摇动其焊片或者引脚时，电位器不应该有松动的现象。

3、就是检测bourns电位器的内部结构，内部结构的检测我们就有用到万用表，我们首先将万用表的电阻挡拔到一定的量程，然后调零。再用两端分别与电位器的两端引脚相接，这样就可以测出实际的阻值。然后再将其实际阻值与电位器的标称阻值对比，如没有差距，说明bourns电位完好无损。如相差很多，则bourns电位器已坏。
