网络电话配线架的打法

配线架属于机房设备类，为了整齐，美观，大方，方便检修而诞生的一类产品，配合

上理线架，更显得整洁。

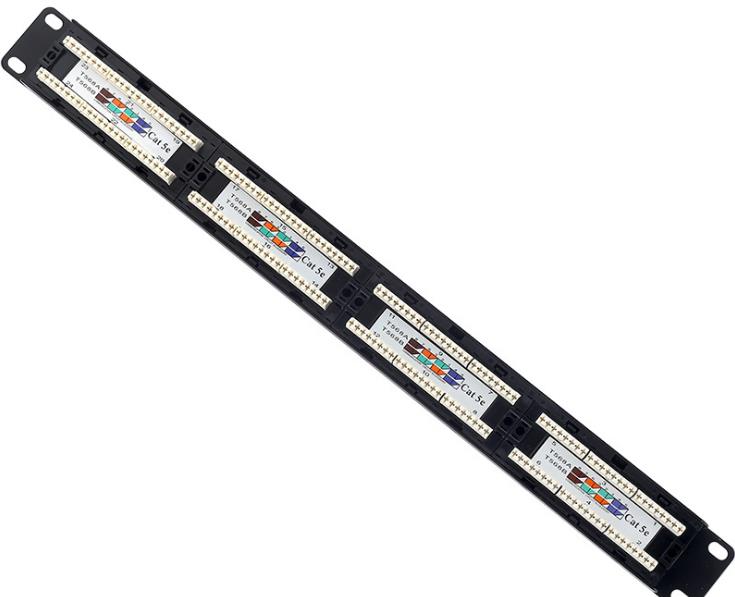

如上图，这是网络配线架，基础知识就不普及了，上面有标识，按照通用B类顺序

配线架种类很多，有上1下2的，有上下分四的，如果实在确认不了，可是做单头

水晶头，用测线仪来测试。

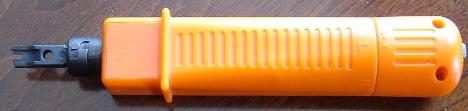

使用的主要工具，剥线工具暂不介绍，可选性很强，当然还有其他很多种类，这两种

是最常用的，如果有人习惯于第二种，线头卡不断用刀子割的话，一定要小心短路的

情况出现，网络配线架最容易出问题的地方就在于没有卡进去，当然顺序不对的初级

错误不做解释，如果检查的时候有卡不进去的情况，建议用壁纸刀片的正面可以补进。

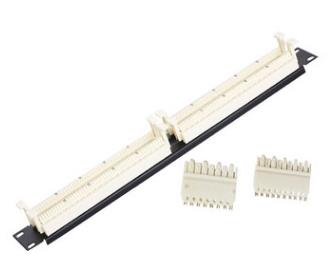

这是110配线架，主要配置电话线用，去前端的线就不多做解释，只有两芯，而且不分正负

不分顺序，而且现在大部分使用的配线架都带有扣子，一般情况下没有打不进去的情况。

这里介绍一下进线，也就是大对数线缆。

主要需要说一下线序：线缆主色为： 白、红、黑、黄、紫

线缆配色为：兰、桔、绿、棕、灰一般把 白红黑黄紫称做a线 ，蓝桔绿棕灰叫b线

一组线缆为25对，以色带来分组，一共有25组分别为:1.（白兰、白桔、白绿、白棕、白灰 ）

2.（红兰、红桔、红绿、红棕、红灰）3.（黑兰、黑桔、黑绿、黑棕、黑灰）4.（黄兰、黄

桔、黄绿、黄棕、黄灰）5.（紫兰、紫桔、紫绿、紫棕、紫灰）－25对线为第一小组，用白兰

相间的色带缠绕。26－50对线为第二小组，用白桔相间的色带缠绕。51－75对线为第三小

组，用白绿相间的色带缠绕。76－100对线为第四小组，用白棕相间的色带缠绕。此100对线

为1大组用白兰相间的色带把4小组缠绕在一起。

打线工具和网络一样，只是上面配置的扣子不是很好扣，可以用重物敲击，保证通畅，

电话大对数线缆注意事项：剥线的时候切记不要剥太短，有的大对数线缆剥的太短，就看

不出来成对出现的线缆,会导致线序错误，到时候测试的时候会相当的麻烦。
